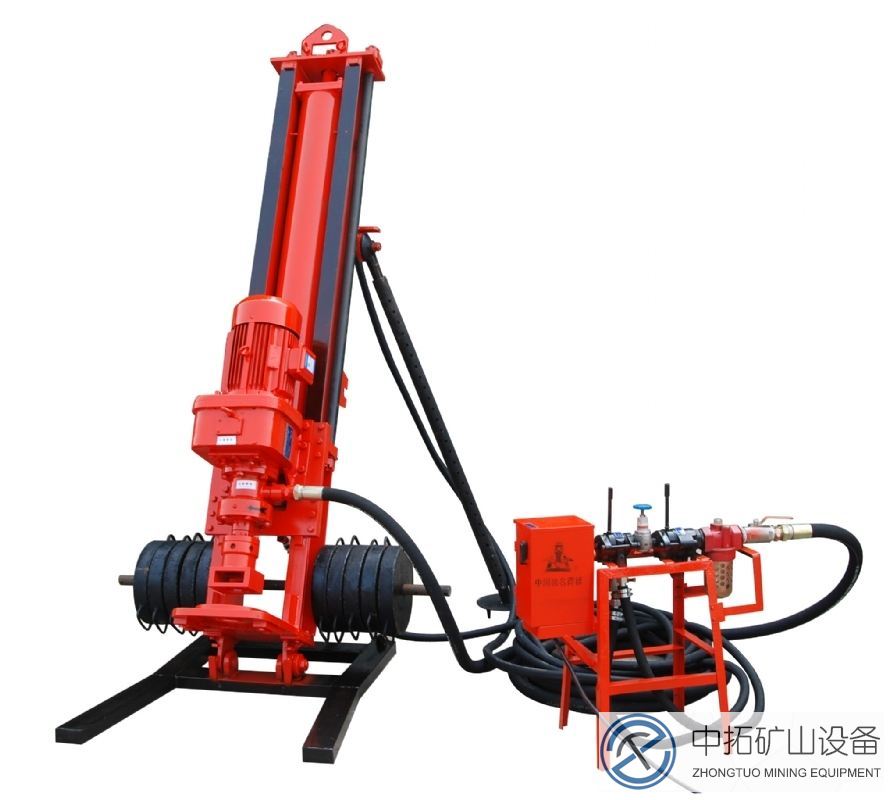

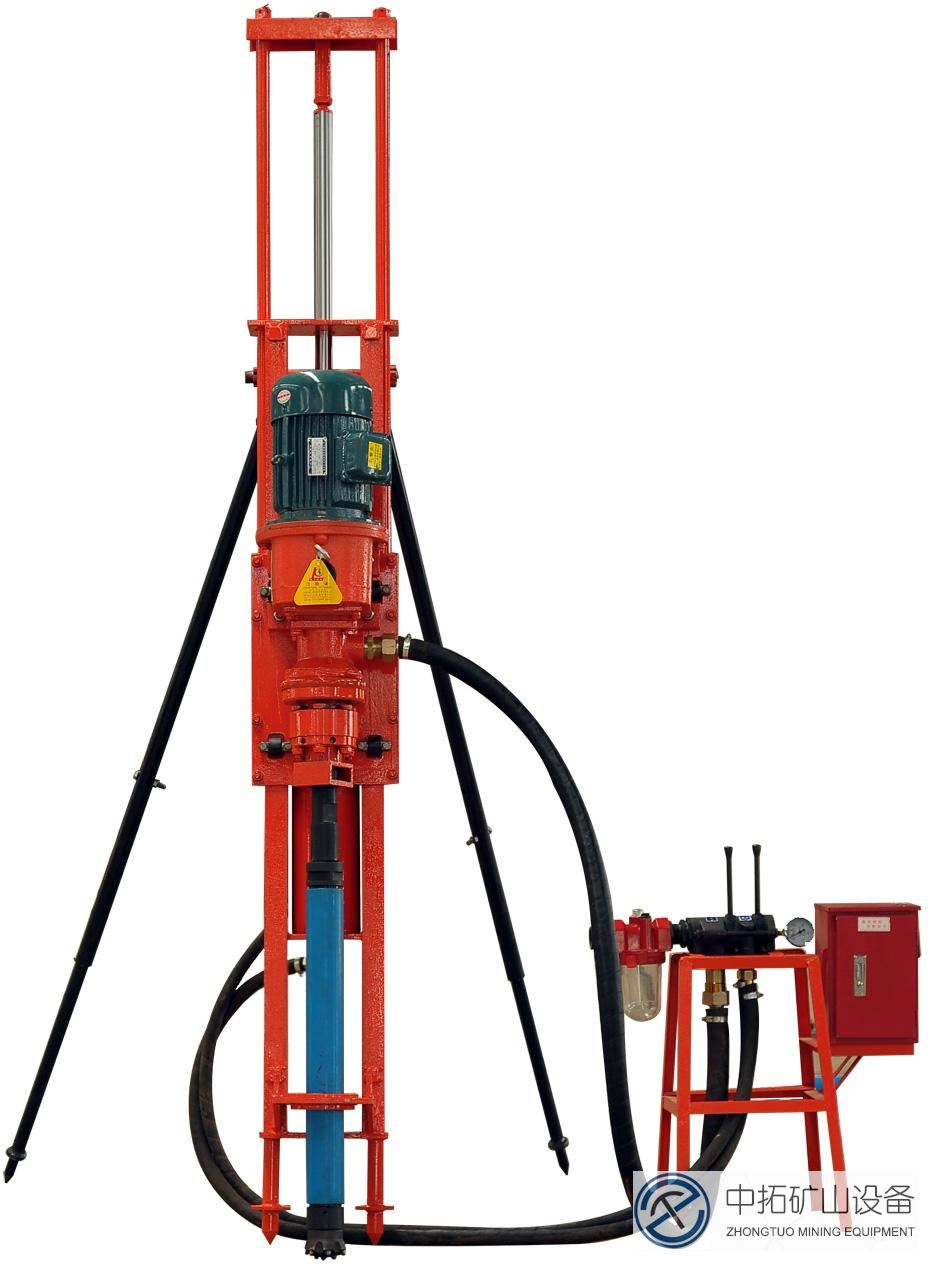

潛孔鉆機

產品簡介：

露天/井下型潛孔鉆機是我公司自行設計的一種高效實用性能較強的新型鑿巖設備，能通過更換鉆架進行露天及井下施工的鑿巖工序。廣泛地適用于中、小型礦山及筑路、國防、水利和石方工程中的大直徑孔鑿巖作業，也是露天礦山前期開采必不可少的鑿巖設備，尤其適用于其它鉆車無法正常作業的凹凸崎嶇地勢。

潛孔鉆機概述：

潛孔鉆機是為水利工程、建材工地而設計的一種新型高效的鑿巖設備，廣泛地適應露天礦山、水利、建筑邊坡處理等工程的各類巖層鉆孔。
潛孔鉆機是沖擊回轉式鉆機，其內部結構與一般鑿巖機不同，其配氣和活塞往復機構是獨立的，即沖擊器。前端直接聯接鉆頭，后端聯接鉆桿。鑿巖時沖擊器潛人孔內，通過配氣裝置（閥），使沖擊器內的活塞（錘體）往復運動打擊釬尾，使得鉆頭對孔底巖石產生一種回旋力。

組成:

1.推進機構：電機 減速機 支腿 滑架
2.鉆具機構：沖擊器 鉆桿 鉆頭
3.操作機構：操縱閥 操作架 電氣元件 氣壓表 油霧器
4.標準配置：鉆機1臺 、撐桿2個 、主風管1條、 沖擊風管1條、 氣缸風管3條 、
鉆桿、 沖擊器1根 、 操縱閥總程1套 、鉆頭1個 、工具箱

特點：

結構緊湊、操作方便、鑿速快、整機可拆性好
高效節能的電動鉆機
以普通電機為回轉動力，經濟、高效、節能。
采用擺線針輪減速器，回轉扭矩大，鑿巖效率高。
新穎的過載保護，使鉆機運行穩定可靠。
有單頂尖、雙頂尖、支座式三種支承結構可供選擇，能適應任何地質地貌。
高適應性的全風動鉆機
推進、回轉和沖擊全部以壓縮空氣為動力，結構簡潔、動力單一、搬遷便利。
在單頂尖、雙頂尖、支座式三種支承結構可供選擇，能適應任何地質地貌。
操縱機構集中，操作方便快捷。

獨特的雙消聲器，消聲效果好，減少了環境污染。

參數：

機型	70	100	120
鉆孔直徑	Φ60~80mm	Φ80~120mm	Φ120~165mm
使用巖層	≥20	≥20	F=-16
鉆孔深度	15m	25m	25m
鉆孔回轉速度（空載）	110r/min	0~84r/min	90r/min
工作氣壓	0.5~0.7Mpa	0.5~0.7Mpa	0.5~1.0Mpa
耗氣量	≥3.5m3/min	≥6m3/min	7m3/min
推進氣缸推進有效行程	1070mm	1200mm	1200mm
提升力	3600N	9600N	9600N
電動機功率	3KW	4KW	5.5KW
電動機電壓	380v	380v	380v
鉆桿長度	1025mm	1025mm	1025mm
推薦配套動力	3.5/7	7/7	10/7
重量	110kg	218kg	250kg

潛孔鉆機工作原理：

該鉆機是一種復合動力的機型，動力有電機與壓縮空氣。鉆機鉆具旋轉的動力來自電動機，沖擊器的沖擊力來自壓縮空氣。電動機工作時將電能轉換成旋轉扭矩傳給減速器，使連接在減速器輸出軸上的鉆桿旋轉，鉆桿前端的合金齒不斷沖擊破碎巖石，破碎的巖石被不斷旋轉的鉆頭磨成粉后，被從鉆頭排氣孔中排出的壓氣吹至地面。推進氣缸產生的軸向力送進鉆具進行鉆孔。
