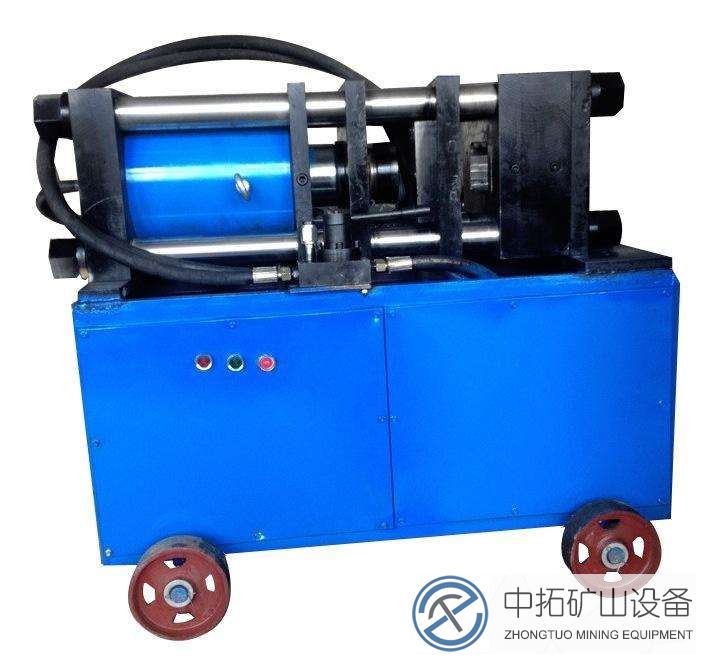

單缸鐓粗機

一、參數

品牌：	中拓	類型：	鋼筋鐓粗機
機械體積：	大型	型號：	GDCJ-40

二、詳細說明

1、概述：利用冷鐓的原理使鋼筋端頭塑性變形，直徑增大4~6mm，然后再加工螺紋。使加工螺紋后的實際截面積大于原鋼筋截面積，大大提高接頭的抗拉強度。這種鐓粗后的螺紋接頭經拉伸實驗檢測全部斷于母材，適用于要求較高的工程
2、用途：中拓牌鋼筋直螺紋滾壓機。主要用于建筑工程帶肋鋼滾軋直螺紋絲頭，是實現鋼筋連接的關鍵設備?？杉庸ぶ睆?6-40mm的HRB335和HRB400級帶肋鋼筋。
3、特點：鋼筋直螺紋滾壓機，可一次裝夾完成從剝肋到滾軋螺紋的加工過程。加工螺紋的牙形飽滿，尺寸精度高，機械強度高。既可加工正扣螺紋，也可加工反扣螺紋。本機操作簡單、結構緊湊、工作可靠，具有獨特的自動開合機構?？杉庸ぶ睆椒秶鸀?6－40mm的HRB335和HRB400級鋼筋。
4、結構及參數：鋼筋直螺紋滾壓機，由機架、夾緊鉗、導軌、滑板、擺線針輪減速機、剝肋滾軋頭、進給機構、自動開合機構、行程限位機構、冷卻系統、電器控制箱、控制系統等部分組成。

四．主要技術參數

1．加工鋼筋直徑范圍：φ16-φ40mm
2．主電機功率：4.0 KW
3．配用電源：三相380V 50Hz
4．主軸轉速：40-62r/min
5．螺紋較大加工長度：200mm
6．重量：560kg
5、加工前的準備：1．按要求接好電源線和接地線，接通電源。電源為三相380V 50Hz的交流電源，為保證人身安全請使用帶漏電保護功能的自動開關。
2．冷卻液箱中，加足溶性冷卻液(嚴禁加油性冷卻液）。
3．滾絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。
4．對于固定定位盤的設備根據所加工鋼筋直徑，調換與加工直徑相適應的定位盤（定位盤上打印有加工直徑）。對于可調整定位盤的設備按定位盤刻度調整到相應的刻度，當剝肋刀磨損時還需要進行微調。

原理：利用液壓冷鐓的原理，使鋼筋端頭塑性變形，直徑增大4~6mm，然后再加工螺紋。使加工螺紋后的實際截面積大于原鋼筋截面積，大大提高接頭的抗拉強度。

直螺紋單缸鐓粗機

一.主要技術參數
1．加工鋼筋直徑范圍：φ16-φ40mm
2．主電機功率：4.0 KW
3．配用電源：三相380V 50Hz
4．主軸轉速：40-62r／min
5．螺紋較大加工長度：200mm

6．重量：600kg

二.設備特點：

（1）操作簡單，液壓電氣控制，不需要專業技工，十分鐘即可開機操作；
（2）將鋼筋端部橫截面積擴大15-20%，使加工成螺紋的底徑不小于鋼筋母材的直徑，可110%發揮鋼筋抗拉強度。
（3）生產效率高，每臺班可鐓粗300-500個頭；
（4）加工鋼筋范圍廣，可加工符合GB1499或BS4449（CS2）標準的Ф16-Ф50各種規格的鋼筋。
（5）設備故障率小，無易損零配件，施工成本底。
（6）環保、安全，不受環境及氣候影響
